Rückfahrvideo RSS70ML-DUC mit CCD30-DUC Bremslichtkamera

Art.Nr.:
RSS70ML-DUC
Lieferzeit:
ab Lager ab Lager (Ausland abweichend)
379,00 EUR
inkl. 19% MwSt. zzgl. Versand

In den Warenkorb
Versandgewicht: 1 kg je
Rückfahrvideo RSS70ML-11YN

Mit großem 7,0“ Digitalmonitor und der bewährten Transporter-Rückfahrkamera CCD11YN .

Der Monitor liefert ein gestochen scharfes Bild im 16:9 oder wahlweise im 4:3 Format. Die Rückfahrkamera kann über eine TFT70MLTriggerspannung angesteuert werden wie sie z.B. der Rückwärtsgang liefert. Unabhängig davon ist einen Bedienung des Systems über die Monitortasten gewährleistet.

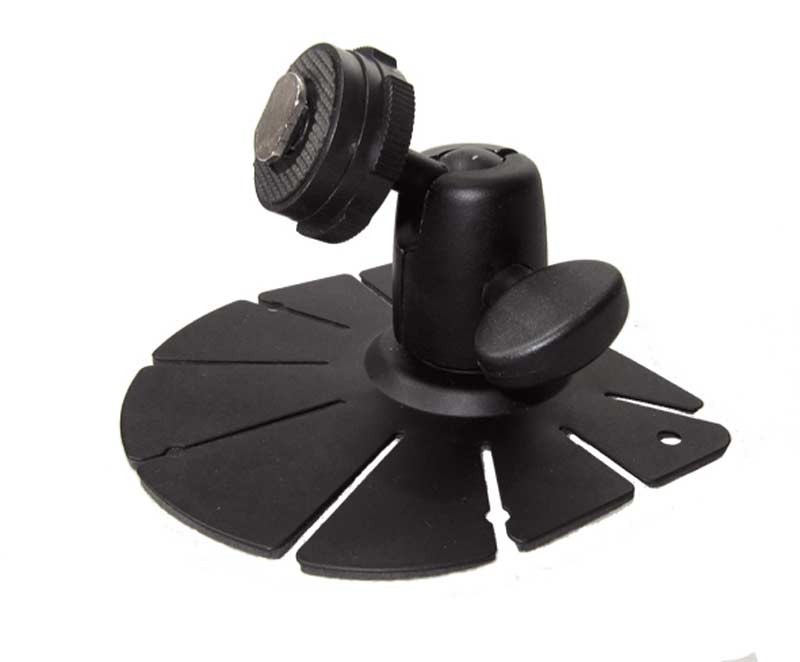

TFT70fussGeliefert wird das hochwertige Set mit einem variablem Standfuß, der zur Decken-, Wand oder Standmontage geeignet ist.  Zudem verfügt das Monitorgehäuse über einen kompletten Blendschutz gegen seitlich und von oben einfallendes Licht. Das schwarze Gehäusefarbe ist gummiert und dadurch sehr rubust und unempfinglich.

Da die Kameras über einen Systemstecker am Monitorkabelbaum angeschlossen werden ist der Anschluss schnell erledigt. Die integrierte Aus-/Umschaltverzögerung von 5 Sekunden verhindert das lästige Ein-/Ausschalten des Bildes beim Rangieren.

Liste

CCD30N-DUC Rückfahrkamera für Bremslichtmontage Abgehakt link

Hochwertige Heavy Duty Nachtsicht-Rückfahrkamera speziell für Fahrzeuge mit Hecktüren, die eine Montage an der Rückwand nicht zulassen.
Zum Einbau zwischen der Karosserie und der dritten Bremsleuchte - ganz ohne Bohren. Diese elegante und hochwertige Kamera verfügt über einen hochauflösenden Bildsensor und eine Infrarot-Nachtsichtfunktion. Das garantiert selbst bei Nacht eine Sichtweite bis zu 8m. Die Infrarotfunktion arbeitet im Schwarz-Weiß-Modus. Ein nanobeschichtetes Schutzglas (Lotuseffekt) sorgt auch bei Regen für gute Sicht. Hochauflösendes und verstellbares Objektiv - wenn z.B. zeitweise ein Fahrradträger montiert wird, kann man die Optik per Hand einfach nach hinten ausrichten.

Die Kamera verfügt über die Schutzklasse IP68* und ist somit für dauerhafte Einsätze, auch im gewerblichen Bereich, bestens geeignet.


Vorteile auf einem Blick:

  • Kein Bohren neuer Löcher notwendig
  • Problemloses Ausrichten auf dem Grundgestell
  • Einfache Nachjustierung vom Anwender. Das Objektive klemmt sich selbst wieder fest.
  • Lichtverstärkung bei Dunkelheit durch Infrarotbeleuchtung
  • Passende Konstruktion für vorhandene Bremsleuchte
  • Waschanlagentauglich
  • Adaptierbar an Moniceiver und Navigation
Einfache Montage:
Die Kamera wird zwischen Karosserie und Lampe gesetzt. Das Bohren zusätzlicher Löcher entfällt. Das spart Zeit und verhindert Korrosion.
Ausbauen
Bremsleuchte abschrauben
Kamera einsetzen & anschrauben
Bremsleuchte einsetzen
Bremsleuchte festschrauben


System-Funktionen:
Die Bedienung erfolgt über die Monitortasten oder Fernbedienung.
Es kann eine normale oder gespiegelte Darstellung gewählt  werden.
 Sonderfunktion für den Anschluss einer Rückfahrkamera: Wahlweise automatisches Einschalten des Systems über Triggersignal (Rückwärtsgang) oder per Knopfdruck am Monitor. Die Kamera wird per Systemstecker mit dem Monitor verbunden. (Plug & Play)
Anschluß DC 10,5~30V.    --


Monitor:

Bilddiagonale  7,0” (17,8cm)
Auflösung 1200 (H) x 234 (V)
Video-System PAL/NTSC
Betrachtungswinkel U/15°, O/40°, R/65° , L/65°
Leuchtstärke 350cd/m²
Kontrastverhältnis 1:300
Anzahl der AV-Eingänge 2 x Kamera über Systemstecker
Spannung DC Eingang 10,5 ~30V
Leistungsaufnahme <6,5 W
DC-Ausgang  1x 12V
Betriebstemperatur  -15°C ~ 65°C
Maße (nur Monitor) B 170mm x H 112mm x T 16 / 36mm
Gewicht                                <355g
Besonderheiten Aktivierung über Rückwärtsgang
EMV E8, ROHS konform


Kamera:

Bildsensor
1/3" C-MOS
Bildausgabe
gespiegelt
Horizontale Auflösung
580 TV Linien, 728 (H) x 488 (V)
Objektiv
2,3mm
Öffnungswinkel
130° diagonal
Nachtsicht
IR-Beleuchtung mit 16 Dioden bis 8m
Ausrichtung
20°
Gehäuse
Speziallegierung - salzfest
Korrosionsneutral
Glas
Nanoversiegelt
Spannungsversorgung
12V / 130mA
Betriebtemperatur
-30°C bis +65°C
Maße / Gewicht
269 x 77,5x 72 mm (BxHxT) / 369g.
Dichtigkeitsklasse*
IP 68
Schockgeprüft
ja
Zertifizierungen
E13, RoHS


Lieferumfang

  • 1 x TFT70ML Farb-TFT-Monitor
  • 1 x Kabelbaum mit 2 Kameraeingängen.
  • 1 x TFT-Standfuß zur universellen Anbringung
  • 1 x Fernbedienung
  • 1 x Farbkamera CCD30DUC
  • 1 x Kamerakabel 10m
  • 1 x Anleitung (D)
IP-SCHUTZKLASSEN
1.
Zah
für Berührungsschutz

2.
 Zahl

für Wasserschutz
0
kein Berührungsschutz, kein Fremdkörperschutz
0
kein Wasserschutz
1
Schutz gegen Fremdkörper mit Durchmesser >50mm
1
Geschützt gegen senkrecht fallende Wassertropfen
2
Schutz gegen Fremdkörper mit Durchmesser >12mm
2
Geschützt gegen schräg fallende Wassertropfen (15° gegenüber der Senkrechten)
3
Schutz gegen Fremdkörper mit Druchmesser >2,5mm
3

Geschützt gegen Sprühwasser (bis 60° gegenüber der Senkrechten)

4
Schutz gegen Fremdkörper mit Durchmesser >1mm
4
Geschützt gegen Sprühwasser
5
Vollständiger Berührungsschutz, Schutz gegen Staubablagerungen im Innern
5
Geschützt gegen Strahlwasser (aus allen Richtungen)
6
Vollständiger Berührungsschutz, Schutz gegen Eindringen von Staub
6
Geschützt vor eindringendem Wasser bei vorübergehender Überflutung


7
Geschützt vor eindringendem Wasser beim Eintauchen


8
Geschützt vor eindringendem Wasser beim Eintauchen für unbestimmte Zeit


9

Geschützt vor eindringendem Wasser aus jeder Richtung auch bei stark erhöhtem Druck
gegen das Gehäuse. (Hochdruck-/Dampf- strahlreiniger, 80-100 bar)
