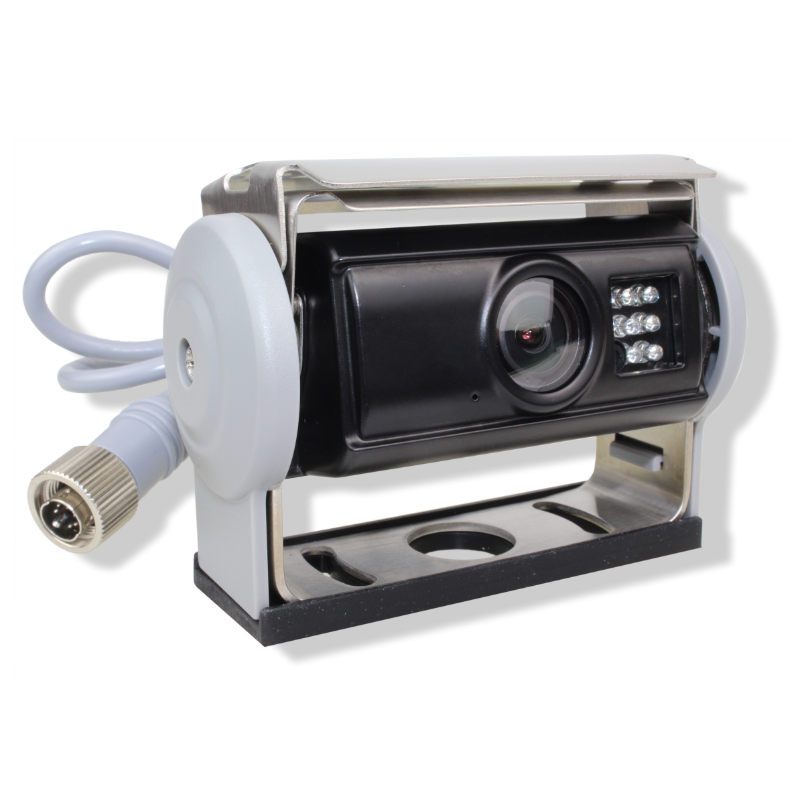

CM24PB-AHD ~ Hybrid Heavy-Duty-AHD-Kamera mit Shutter-Funktion
Diese Hybrid-Funktion empfehlen wir zukünftig nur zu bestellen, wenn Sie die Kamera mit unseren AHD-Monitoren nutzen möchten. (Beachten Sie bitte, dass hierfür die weiße Kabelschlaufe am Kamerastecker getrennt werden muss)
Für die Anzeige auf den meisten OEM-Displays empfehlen wir Ihnen, die Bestellnummer CM24NB-960H.
Für die Anzeige auf einem AHD-Monitor empfehlen wir die CM24NB-AHD
Info: Das CVBS-Format wird in der Regel für Schnittstellen am OEM Monitor genutzt. In der Vergangenheit war dieses Format auch der Standard für externe Fahrzeugmonitore und wurde in den letzten Jahren durch das AHD-Format ersetzt. Beachten Sie bitte, dass nicht alle AHD Monitore abwärtskompatibel sind und das CVBS-Fformat unterstützen.
Die erste Wahl für den kommerziellen Einsatz
▪ Äußerst robuste, extrem verlässliche Kameraeinheit für den schweren, gewerblichen Einsatz
▪ Verwendungsbereich sowohl für CVBS-Monitore, als auch für CVBS unterstützenden AHD-Systeme
▪ IR-LED-Unterstützung bei Dunkelheit Spezielle Linsenausführung für Selbstreinigung der Optik
▪ Starker Stellmotor mit integrierter Rutschkupplung für extreme Einsatzbedingungen
▪ Gehäuse pulverbeschichtet Schutzschilde und Halterung aus rostfreiem Stahl
▪ Systemausführung PAL-Formaten
▪ Schutzklasse IP69K
▪ IR-LED-Unterstützung bei Dunkelheit
▪ Hohe Selbstreinigungseigenschaften
▪ Kompaktes Design - Einsetzbar als Rückfahrkamera und Navigationshilfe
(Einsatz im AHD Bereich nur mit HD-Monitor kompatibel)
Systemvorteile
- Hochauflösendes Objektiv mit großem Betrachtungswinkel CVBS (Standard) /AHD wenn die Kabelschlaufe am Stecker getrennt ist.
- Automatisch motorbetriebener Objektivschutz
- Geeignet für die Ansteuerung durch das Rückwärtsgang-Signal vom CAN-BUS
- Selbstreinigend, bestes entzerrtes Bild
- Farb-CMOS-Kamera (PAL-Standard) mit bis zu 10m Nachtsicht durch IR-Dioden
- Temperaturgesteuerte Heizung
- Elektronischer Helligkeitsabgleich
- Mikrofon
- Kleine Bauform
- Geeignet für Moniceiver und Navigation
Technische Daten
| Bezeichnung |
CM24P-AHD |
| Sensortyp |
1/3" CMOS Sensor |
| Bildformat |
16:9 |
| Bildauflösung |
PAL 960(H) x 576(V) 460.800 Pixel |
|
Auflösung AHD
|
720P, 1.200.000 Pixel
|
| Versorgungsspannung |
10 - 15 V DC / 150 mA / Heizleistung < 320 mA |
| Öffnungswinkel diagonal |
145°, horizontal 100°, vertikal 72° |
| Mikrofon |
hochempfindlich / eingebaut |
| Shutter Funktion |
Öffnung ab 9-15 V / Schließfunktion < 7 V |
| Betriebstemperatur |
-20°C - +65°C |
| Lagertemperatur |
-40°C - +80°C |
| Nachtsicht |
8-IR Dioden / LDR Regelung / - 10m |
| Maße / Gewicht |
95x 72x 54mm / 350g |
| Schockgeprüft |
Ja |
| Schutzklasse |
IP69K |
| Zertifizierungen |
E, CE, ROHS konform |
Lieferumfang
- Kamera
- Befestigungssatz
- Seitendeckel
- Deutsche Anleitung
